Allgemeine Funktionalität
Über jedem Tool befindet sich ein Textfeld in dem die Datei benannt werden kann. Beim wird der Inhalt des Tools unter der hier eingetragenen Bennung als JSON-Datei abgelegt. Beim wird hier der Name der geöffneten Datei angezeigt.
Über die Row Handle Bars kann eine Zeile per Drag and Drop in der Tabelle verschoben werden.
Der Plusbutton fügt eine Zeile oder eine Spalte hinzu.
Der Crossbutton entfernt eine Zeile oder eine Spalte.
Bei Klick auf erscheint ein Dialogfenster in dem eine Datei zum Öffnen ausgewählt werden kann. Es können nur JSON-Dateien geöffnet werden, die zuvor mit dem selben Tool erstellt und gespeichert wurden (siehe hierzu ).
Bei Klick auf werden die gewünschten Tabellen als JSON-Datei heruntergeladen. Die Datei wird im standardmäßig eingestellten Download-Ordner abgelegt. Dieser kann bei Bedarf über die Brwoser-Einstellungen angepasst werden. Der Dateiname entspricht der im eingetragenen Bezeichnung.
Bei Klick auf , , , oder erscheint ein Dialogfenster in dem die Druckeinstellungen ausgewählt werden können. Über diese Buttons lassen sich die Tabellen auch als pdf exportieren. Im Unterschied zu strg-P wird hier ein spezielles Drucklayout verwendet, in dem nicht die gesamte Seite, sondern nur die gewünschten Tabellen angezeigt werden.

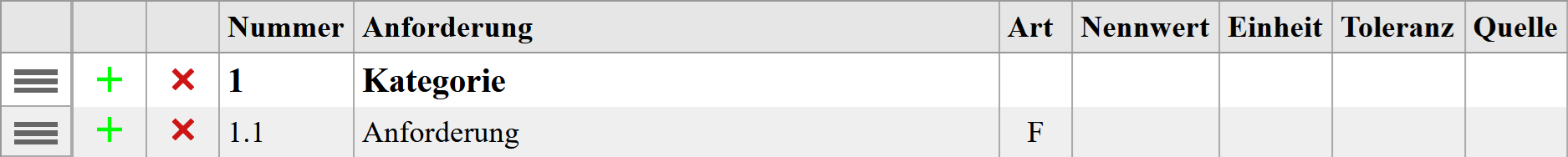

Anforderungsliste
Die Anforderungsliste enthält die Spalten Nummer, Anforderung, Art, Nennwert, Einheit, Toleranz
und Quelle. In den Spalten Art und Toleranz lassen sich die Inhalte per Dropdown-Menü
auswählen. Die restlichen Spalten sind frei beschreibbar.
Die Spalten Nummer, Anforderung, Nennwert, Einheit und Quelle sind in der Breite veränderbar.
Dazu kann der rechte Spaltenrand per Drag-and-Drop verschoben werden. Bei Doppelklick auf den
rechten Spaltenrand wird die Breite der Spalte automatisch an den Inhalt angepasst.
Wenn in einer Zeile nur die Spalten Nummer und Anforderung ausgefüllt werden, dann wird die
Zeile
in einer größeren Schrift und fett dargestellt. Dies dient der Kategorisierung der
Anforderungen.

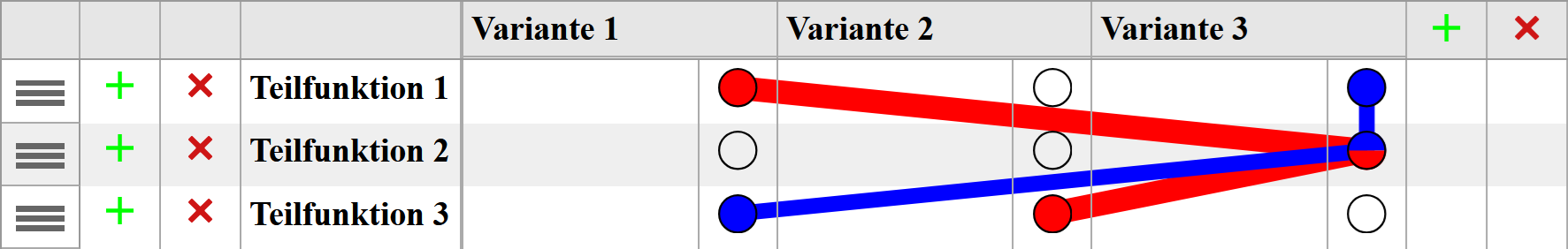

Morphologische Matrix

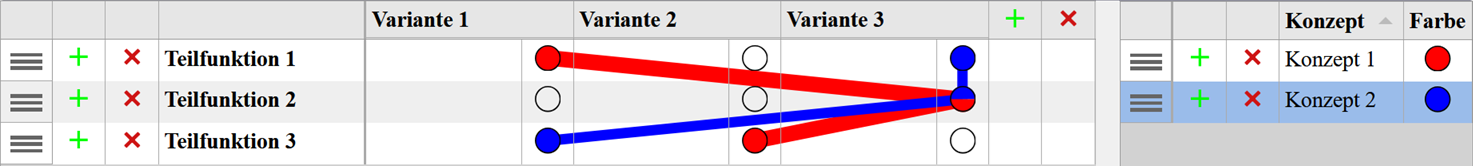

Die Morphologische Matrix besteht aus zwei Tabellen, der eigentlichen morphologischen Matrix
(links) und der Konzepttabelle (rechts). In der morphologischen Matrix können unterschiedliche
Teillösungen für verschiedene Teilfunktionen erfasst werden. Die Teilfunktionen können durch
Klick in die jeweilige Zelle beliebig benannt werden. Die Konzepte werden in der Konzepttabelle
aufgelistet und jeweils einer Farbe zugeordnet. Ist eine Zeile in der Konzepttabelle durch Klick
ausgewählt (siehe Konzept 2 in der Abbildung), kann eine Teillösung durch Klick auf einen
Die Spalten der morphologischen Matrix sind in der Breite veränderbar. Dazu kann der rechte
Spaltenrand per Drag-and-Drop verschoben werden. Bei Doppelklick auf den rechten Spaltenrand
wird die Breite der Spalte automatisch an den Inhalt angepasst.

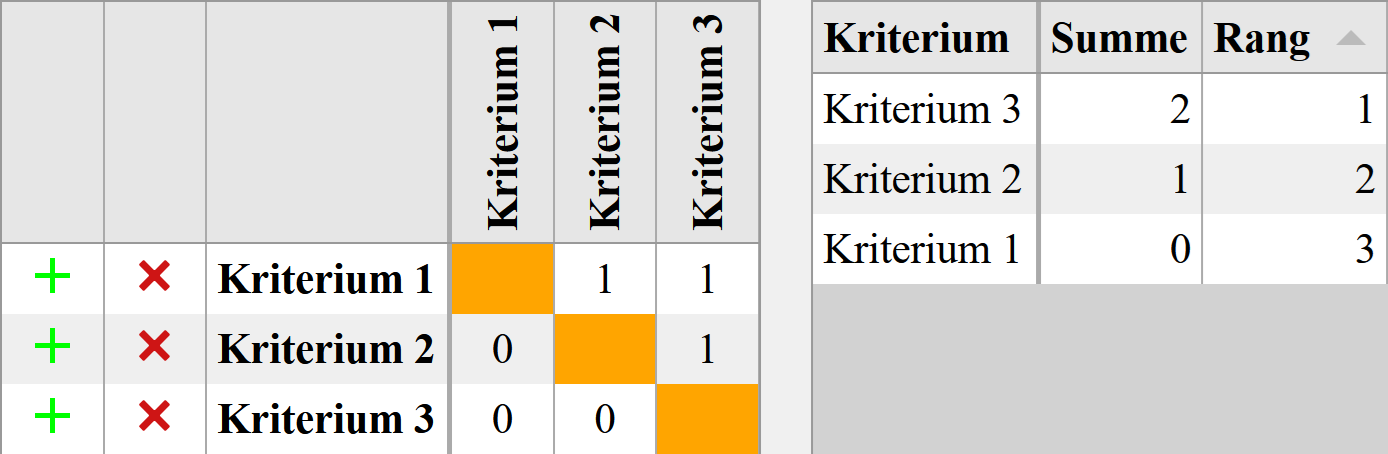

Paarweiser Vergleich
Der paarweise Vergleich besteht aus zwei Tabellen, der Vergleichsmatrix (links) und der
Ergebnistabelle (rechts). Die zu vergleichenden Kriterien können in die Zeilen der
Vergleichsmatrix eingetragen werden. Die jeweilige Spaltenüberschrift wird automatisch
angepasst.
Die Ermittlung der Rangfolge der Kriterien erfolgt nach dem Prinzip "Ist das Kriterium in der
Spalte wichtiger als das Kriterium in der Zeile?". Im oben gezeigten Beispiel ist Kriterium 2
wichtiger als Kriterium 1, und Kriterium 3 ist wichtiger als Kriterium 1 und 2. Die orangen
Felder werden nicht ausgefüllt.
Der Eintrag "Kriterium 2 ist wichtiger als Kriterium 1" in der
zweiten Spalte der ersten Zeile, bewirkt automatisch den Eintrag "Kriterium 1 ist unwichtiger
als Kriterium 2" in der ersten Spalte der zweiten Zeile. Wenn "Kriterium 2 ist wichtiger als
Kriterium 1" definiert wurde und "Kriterium 3 ist wichtiger als Kriterium 2" eingetragen wird,
dann bedeutet dies automatisch "Kriterium 3 ist ebenfalls wichtiger als Kriterium 1". Dieser
Eintrag wird ebenfalls automatisch vorgenommen. Dies dient dem einfacheren und schnelleren
Ausfüllen, sowie der Vermeidung von Wiedersprüchen.
Innerhalb der Vergleichsmatrix werden nur Einsen und Nullen verarbeitet. Die Spalte der
Kriterien ist in
der Breite veränderbar. Dazu kann der rechte Spaltenrand per Drag-and-Drop verschoben werden.
Bei Doppelklick auf den rechten Spaltenrand wird die Breite der Spalte automatisch an den Inhalt
angepasst.
Die Ergebnistabelle lässt sich nach dem Rang in auf- oder absteigender Reihenfolge sortieren.
Hierzu wird auf die Spaltenüberschrift "Rang" in der Ergebnistabelle geklickt.

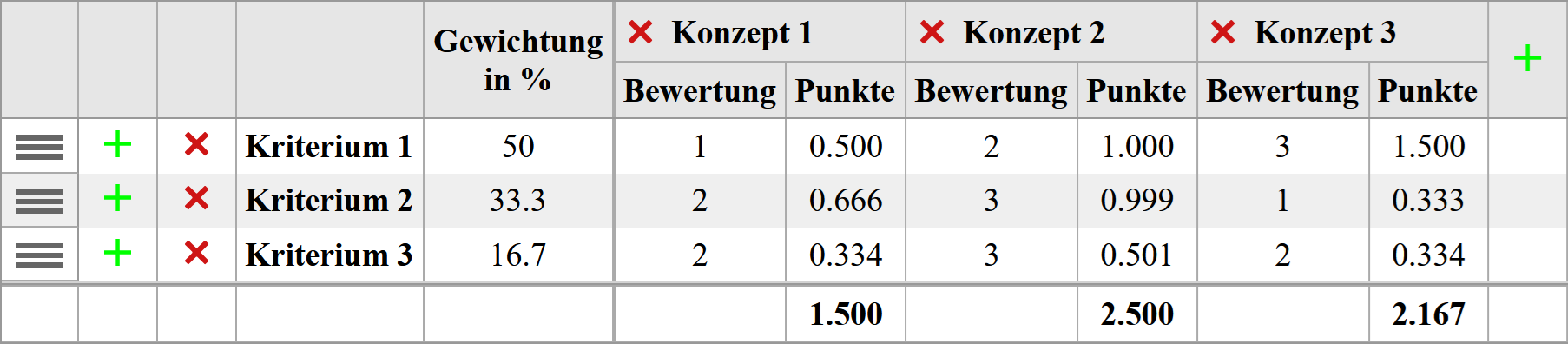

Nutzwertanalyse
In der Nutzwertanalyse kann die automatische Gewichtung der Kriterien per Klick auf An-
und Ausgeschaltet werden. Bei Eingeschalteter automatischer Gewichtung, wird dies im Button
selbst angezeigt (Autom. Gewichtung: An) und die Gewichtung der Kriterien wird automatisch gemäß
einer degressiven Funktion festgelegt. Bei Ausgeschalteter automatischer Gewichtung, wird dies im
Button selbst angezeigt (Autom. Gewichtung: Aus) und die Gewichtung der Kriterien kann händisch
festgelegt werden. Die Kriterien sind von oben nach unten in absteigender Wichtigkeit sortiert.
Gegebenenfalls muss die Reihenfolge der Kriterien durch die Row Handle Bars
Die zu vergleichenden Konzepte können in die Spaltenüberschrift eingetragen werden, die
Vergleichskriterien stehen in den Zeilen. Innerhalb der Vergleichsmatrix werden nur
Zahlen verarbeitet. Die Spalte der Kriterien sowie die Konzeptspalten sind in der Breite
veränderbar. Dazu kann der rechte Spaltenrand per Drag-and-Drop verschoben werden. Bei
Doppelklick auf den rechten Spaltenrand wird die Breite der Spalte automatisch an den Inhalt
angepasst.

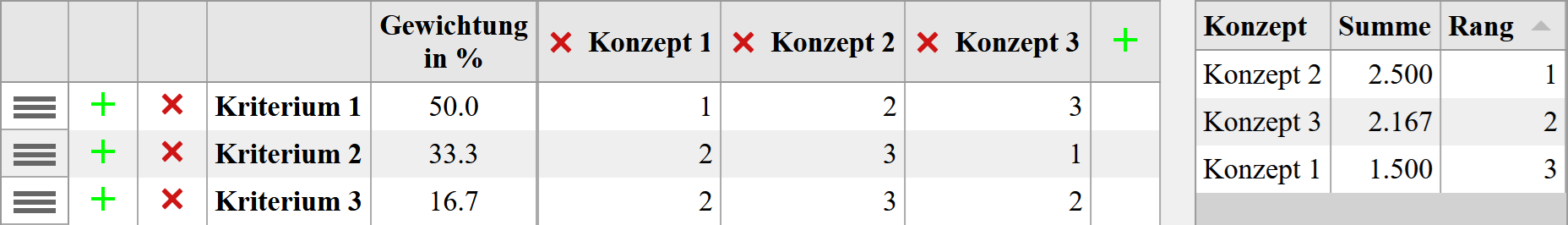

Bei Klick auf wechselt die Darstellung der Nutzwertanalyse auf ein kompakteres Layout. Dieses Layout besteht aus zwei Tabellen, der Analysematrix (links) und der Ergebnistabelle (rechts).
Die zu vergleichenden Konzepte können hier ebenfalls in die Spaltenüberschrift eingetragen werden, die Vergleichskriterien stehen in den Zeilen. Die Ergebnistabelle lässt sich nach dem Rang in auf- oder absteigender Reihenfolge sortieren. Hierzu wird auf die Spaltenüberschrift "Rang" in der Ergebnistabelle geklickt.

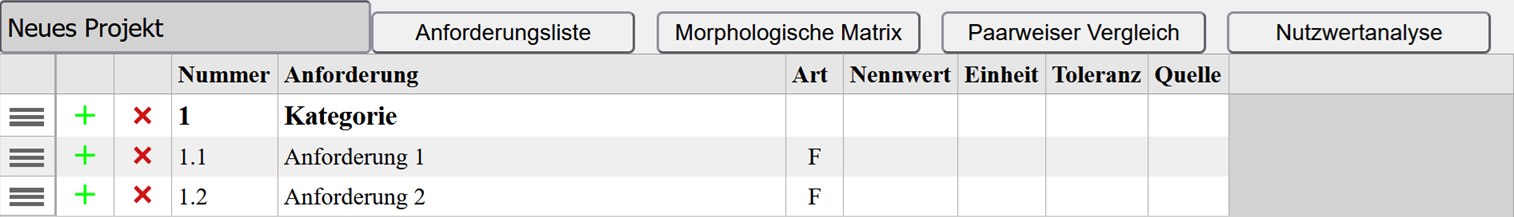

Projekt
In einem Projekt wird die Funktionalität der Einzeltools zu einem zusammenhängenden Prozess
vereint. Über die Projekttabs kann zwischen den Tools gewechselt werden.
In der Anforderungsliste werden die Anforderungen definiert. In der Morphologischen Matrix
werden Konzepte aufgestellt. Die in der Anforderungsliste definierten Anforderungen werden
automatisch in den paarweisen Vergleich übertragen um dort die Rangfolge der Wichtigkeit der
Anforderungen zu ermitteln. Anschließend werden die Anforderungen in der richtigen Priorisierung
in die Nutzwertanalyse übernommen. Hier werden auch die in der morphologischen Matrix
aufgestellten Konzepte erfasst. Mit der Nutzwertanalyse kann nun ermittelt werden, welches
Konzept die Anforderungen am besten erfüllt.
